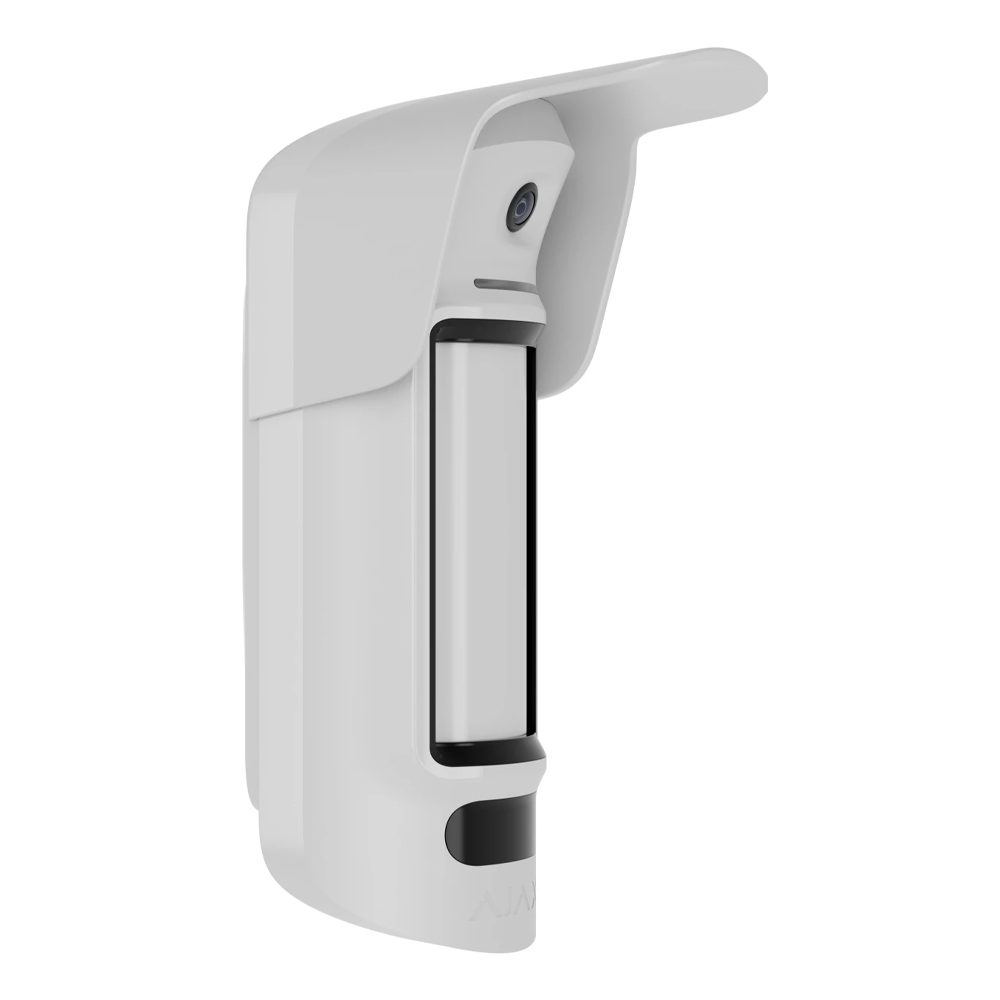

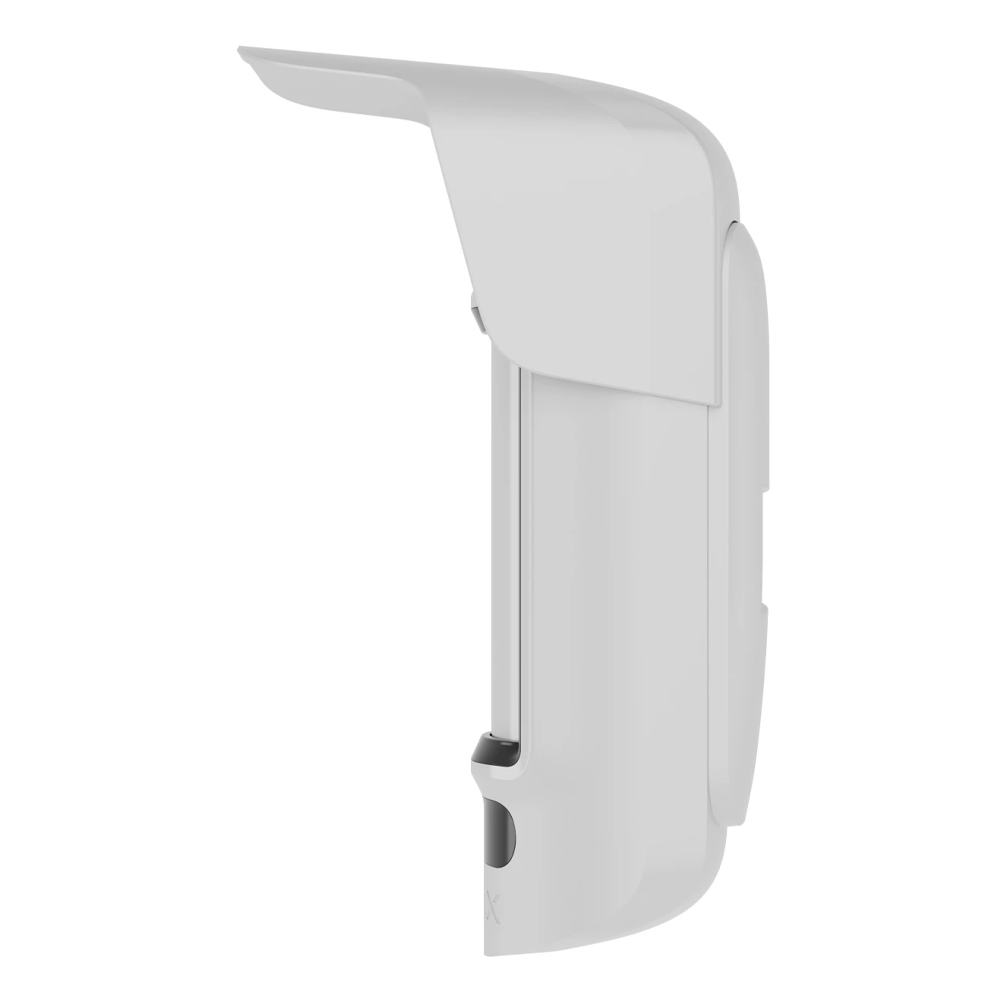

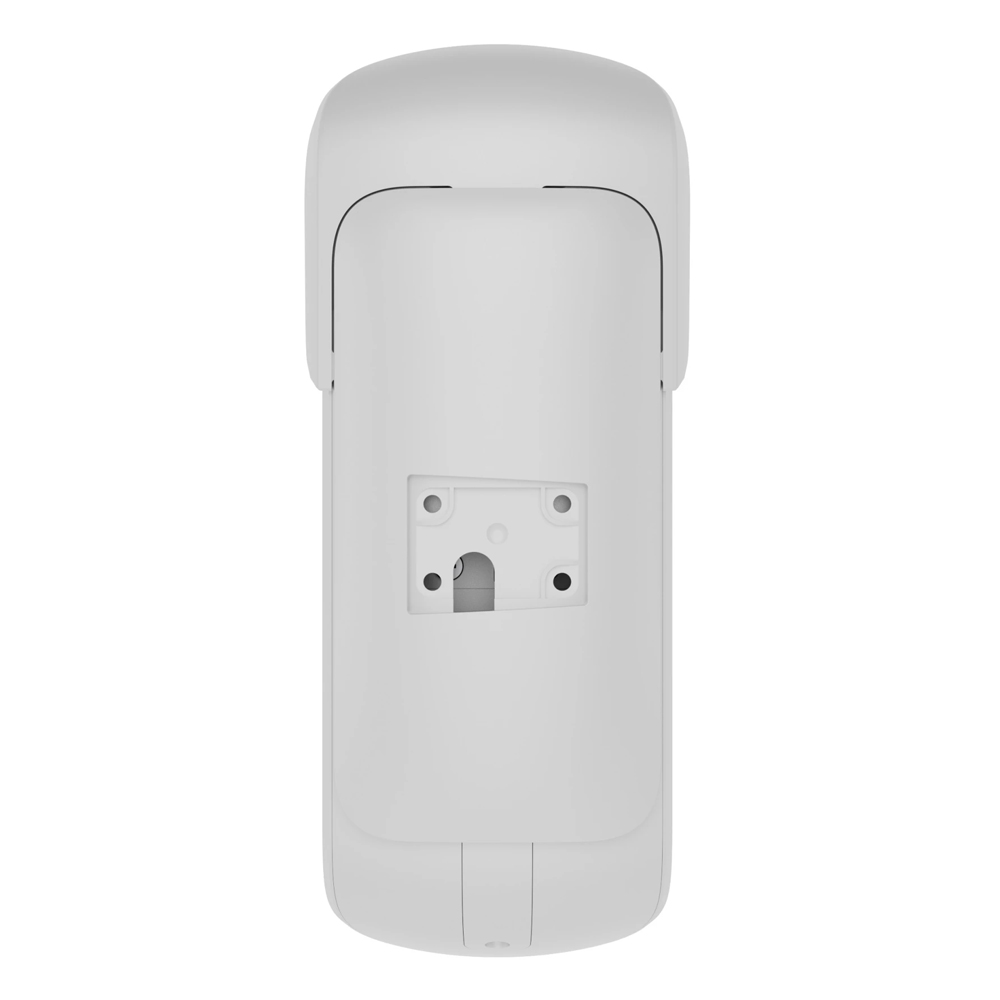

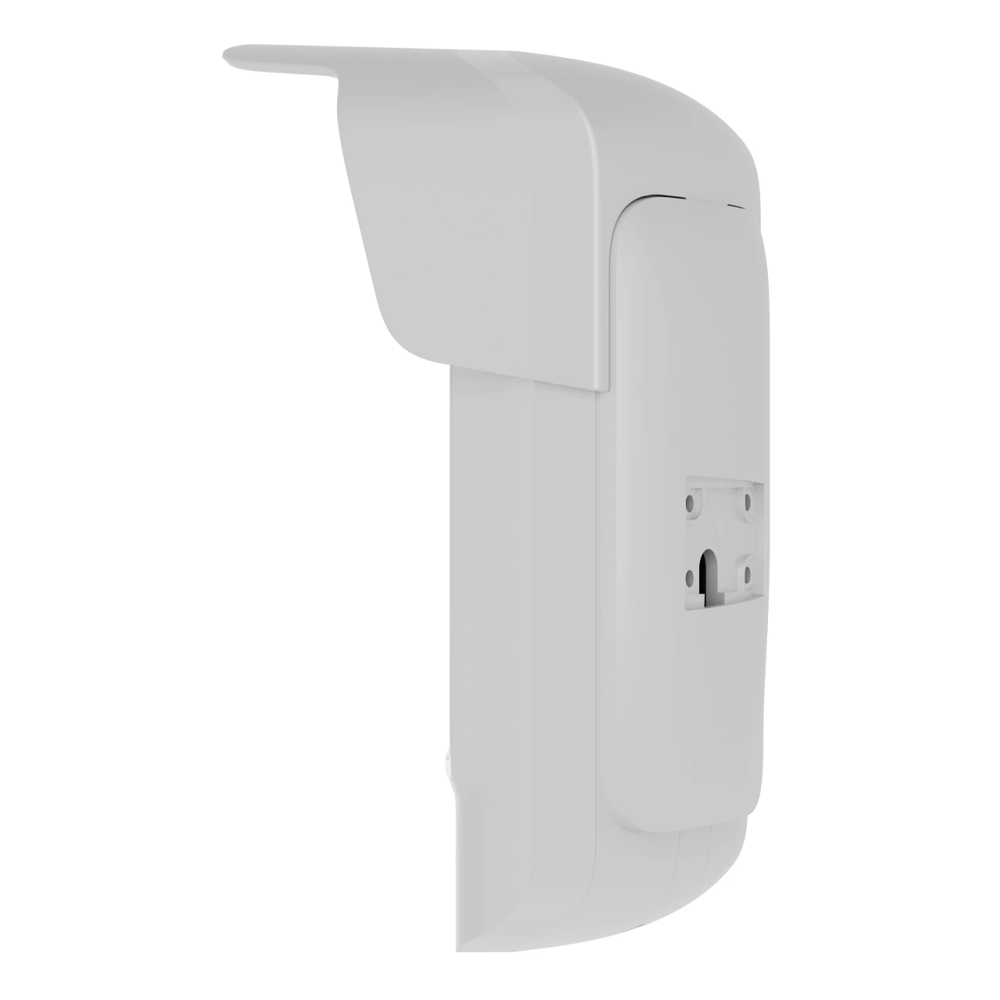

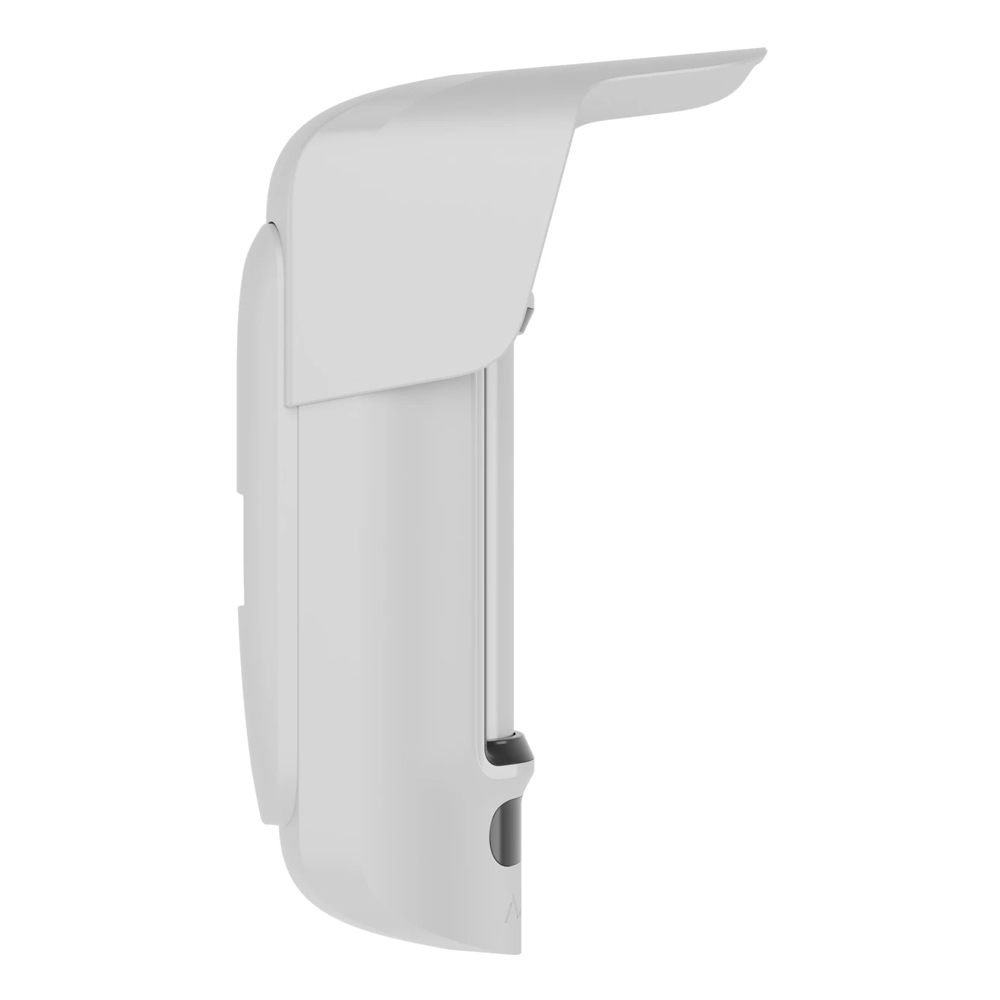

MotionCam Outdoor HighMount (PhOD) Jeweller — це бездротовий датчик руху з фотоверифікацією, призначений для охорони території. Він оснащений двома інфрачервоними сенсорами, мікрохвильовим сенсором К-діапазону, вбудованою фотокамерою і системою антимаскування. Датчик фіксує рух, аналізуючи теплові зміни в навколишньому середовищі, і додатково перевіряє об’єкт за допомогою радіочастотного сканування, щоб виключити помилкові тривоги. У разі виявлення руху пристрій робить серію знімків, даючи змогу точніше оцінити ситуацію.
Фотоверифікація доступна в чотирьох режимах: зйомка за тривогою, за сценарієм, за запитом і за розкладом. Камера пристрою може робити знімки з роздільною здатністю 320×240 або 640×480 пікселів. Для нічної зйомки передбачено інфрачервоне підсвічування, що забезпечує якісні чорно-білі зображення в умовах недостатнього освітлення. Отримані фотографії можна переглядати в додатку як окремі знімки або анімовану серію.
Датчик підтримує бездротові протоколи Jeweller і Wings, що забезпечують двосторонній зв’язок із хабом. Jeweller відповідає за передавання тривожних подій, а Wings використовується для передавання фото та оновлення прошивки. Для захисту від хибних тривог датчик використовує алгоритм аналізу теплової діаграми SmartDetect, який враховує інтенсивність інфрачервоного випромінювання, розмір об’єкта, швидкість його переміщення і час перебування в зоні виявлення. Додатково пристрій проводить радіочастотне сканування, щоб виключити вплив теплових потоків від кондиціонерів, камінів, вентиляторів та інших приладів, що виділяють тепло. Це дає змогу системі надійно фільтрувати перешкоди та запобігати помилковим спрацьовуванням.
Температурна компенсація забезпечує стабільну роботу датчика за будь-якої температури, навіть якщо навколишнє середовище нагрівається до значень, близьких до температури тіла людини. Це особливо важливо під час використання пристрою на вулиці, де умови можуть змінюватися протягом дня. Система антимаскування запобігає спробам зловмисників вивести датчик з ладу. Вона фіксує заклеювання, зафарбовування або будь-яку іншу перешкоду перед сенсорами й оперативно повідомляє користувачів та охоронну компанію. Час виявлення маскування залежить від типу перешкоди та може становити до трьох хвилин.
Зона виявлення датчика досягає 15 метрів. Для ефективного контролю території важливо враховувати кути огляду сенсорів і камери, а також уникати перешкод, що закривають поле зору пристрою. Сенсори мають бути спрямовані перпендикулярно ймовірному шляху проникнення на об’єкт, що охороняється.
Для роботи пристрій використовує вбудовані батареї, але також підтримує підключення зовнішнього джерела живлення з напругою 12-24В. Під час під’єднання зовнішнього блока батареї залишаються в пристрої та працюють як резервне джерело живлення. Це дає змогу датчику функціонувати навіть у разі перебоїв з електроенергією.
MotionCam Outdoor HighMount (PhOD) Jeweller підходить для охорони приватних будинків, паркувальних майданчиків, складів та інших об’єктів. Його можна встановлювати як на вулиці, так і в приміщеннях. Рекомендована висота монтажу становить від 2 до 4 метрів. Для правильної роботи пристрій має бути встановлений на стійку поверхню, таку як стіна або паркан, з можливістю регулювання кута нахилу за допомогою поворотного кронштейна.
Основні переваги:
Фотоверифікація тривог: Дає змогу оперативно оцінити ситуацію на об’єкті за допомогою серії знімків, які робляться в момент виявлення руху. Це знижує кількість помилкових викликів охорони, даючи змогу віддалено перевірити, що стало причиною спрацьовування датчика.
Розширена фотофіксація: Датчик може робити знімки не тільки в разі тривоги, а й за запитом, за заздалегідь заданим розкладом або в рамках автоматичних сценаріїв, наприклад, у разі відчинення дверей або спрацьовування іншого пристрою системи.
Додатковий мікрохвильовий сенсор: Унеможливлює хибні тривоги, які можуть бути спричинені потоками теплого повітря, сонячним нагріванням або коливанням фіранок. Використовує радіочастотне сканування зони виявлення, щоб підтвердити або спростувати рух, виявлений інфрачервоними сенсорами.
Інфрачервоне підсвічування: Дозволяє отримувати чіткі чорно-білі знімки навіть за повної відсутності освітлення. Підсвічування вмикається автоматично за низького рівня світла, забезпечуючи надійну фотоверифікацію тривог у нічний час.
Дальність виявлення до 15 метрів: Датчик ефективно фіксує рух на відстані до 15 метрів, що дає змогу перекривати значні зони охорони. Широкий кут огляду сенсорів забезпечує контроль за територією без необхідності встановлення додаткових пристроїв.
Можливість роботи від зовнішнього живлення: Пристрій підтримує підключення до джерела постійного струму з напругою 12-24 В⎓, що дає змогу знизити залежність від вбудованих батарей. У разі відключення зовнішнього живлення акумулятори продовжують роботу, забезпечуючи безперебійне функціонування системи безпеки.
Регульований кут огляду: Датчик кріпиться на поворотному кронштейні, що дає змогу точно налаштувати напрямок інфрачервоних сенсорів і камери. Це допомагає виключити мертві зони й адаптувати зону виявлення під особливості території, що охороняється.
Характеристики:
Технології зв’язку: Jeweller і Wings
Діапазони частот: 868-868.6 МГц
Максимальна ефективна випромінювана потужність (ERP): до 25 мВт
Дальність зв’язку: до 1700 м (за відсутності перешкод)
Радіочастотний хоппінг: запобігає радіоперешкодам і глушінню
Сумісність: Hub 2 (2G) Jeweller, Hub 2 (4G) Jeweller, Hub 2 Plus Jeweller, Hub BP Jeweller, Hub Hybrid (2G), Hub Hybrid (4G), ReX 2 Jeweller
Датчик руху:
Чутливий елемент: 2 ІЧ-сенсори, 1 мікрохвильовий сенсор К-діапазону (робоча частота: 24 ГГц)
Дальність виявлення руху: до 15 м (у разі встановлення на висоті 2-4 м)
Кути виявлення руху: горизонтальний — 90°
Швидкість виявлення руху: від 0,3 до 2,0 м/с
Чутливість: 3 рівні (налаштовується)
Імунітет до тварин: не підтримується
Захист від хибних тривог: SmartDetect, програмний алгоритм
Температурна компенсація: ефективне виявлення руху за температури від -25 до +60 °C
Фотоверифікація:
Фото за тривогою: активується в разі виявлення руху в режимі охорони
Фото за запитом: виконується користувачем вручну (якщо дозволено в налаштуваннях)
Фото за сценарієм: робить знімки в разі тривог інших пристроїв Ajax (за замовчуванням вимкнено)
Фото за розкладом: автоматично робить знімки в заданий час (за замовчуванням вимкнено)
Налаштування камери:
Роздільна здатність фото: 320 × 240 пікселів (за замовчуванням) / 640 × 480 пікселів (налаштовується)
Кути огляду камери: горизонтальний — 115°, вертикальний — 84°
HDR фото: покращує деталізацію світлих і темних областей знімка
ІЧ-підсвічування: забезпечує зйомку в темряві
Серія фотографій: до 5 знімків (320 × 240) / до 3 знімків (640 × 480)
Налаштування фотофіксації: виконується PRO або адміністратором у застосунку Ajax
Час доставки фото: до 9 секунд (320 × 240) / до 20 секунд (640 × 480)
Встановлення та експлуатація:
Рекомендована висота встановлення: від 2 до 4 метрів
Місце встановлення: на вулиці та в приміщенні
Захист від саботажу: тривога тампера
Захист від підробки: аутентифікація пристрою
Система антимаскування: виявляє спроби заблокувати огляд датчика
Магнітометр: виявляє спроби нахилити, зрушити або відірвати датчик від поверхні
Виявлення втрати зв’язку: від 36 с
Утримувальний гвинт: надійно закріплює пристрій на SmartBracket
Живлення:
Батарея: 6 × CR123A (попередньо встановлені)
Розрахунковий час роботи від батарей: до 3 років
Діапазон робочої напруги датчика: 3,8-6,5 В⎓
Номінальна робоча напруга датчика: 6 В⎓
Споживання струму датчика в стані спокою за номінальної напруги: 45 мкА
Максимальний струм споживання датчика за номінальної напруги: 1200 мА
Повна ємність батареї: 4800 мА·год
Напруга низького заряду батареї: 4,2 В⎓
Напруга відновлення низького заряду батареї: 5,0 В⎓
Напруга відпрацьованої батареї: 3,8 В⎓
Ємність відпрацьованої батареї: 300 мА·год
Робоча напруга зовнішнього джерела живлення: 12-24 В⎓ (батарея як резервне джерело живлення, якщо підключено зовнішнє)
Габарити та вага:
Розміри з кронштейном: 234 × 98 × 230 мм
Розміри без кронштейна: 234 × 98 × 137 мм
Вага з кронштейном: 1010 г
Вага без кронштейна: 620 г
Експлуатаційні характеристики:
Діапазон робочих температур: від -25 °C до +60 °C
Допустима вологість: до 95%
Клас захисту: IP55
Колір: білий
Комплектація:
MotionCam Outdoor HighMount (PhOD) Jeweller
6 батарей CR123A (попередньо встановлені)
Кріпильна панель SmartBracket
Поворотний кронштейн
Навіс
Монтажний комплект
Коротка інструкція
